想把Pspice建模做起来，但是遇到了很多问题，想请各位帮忙！

musteklj

小大 2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：新手上路帖子：127 积分：1555 威望：0 精华：0 注册：2006-1-16 15:57:52

Post By：2006-12-27 18:00:11 [只看该作者]

信号源的参数，正弦信号有三个参数Ｖoff,Vampl,Fc需要定义，分别是偏值电压峰值电压和信号频率，我想偏值电压应该是０，假设峰值为１Ｖ，但是信号频率应该是一个从２０到２０Ｋ的，应该怎样去定义呢？

musteklj

小大 3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：新手上路帖子：127 积分：1555 威望：0 精华：0 注册：2006-1-16 15:57:52

Post By：2006-12-28 12:55:03 [只看该作者]

还有就是选择电力声转化的受控源的时候，应该是选择单控制变量还是多变量控制呢？他们的系数是不是就是BL和S2呢？郁闷，不知道该怎样去设置。我查都这里面的帖子，好像都没有讲到这几个参数的设置。

Acoustics

小大 4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

电声工程师
等级：版主帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44

Post By：2006-12-28 16:55:28 [只看该作者]

也不是很清楚,参考一下:

此主题相关图片如下：

学无止境！

Acoustics

小大 5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

电声工程师
等级：版主帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44

Post By：2006-12-28 16:56:20 [只看该作者]

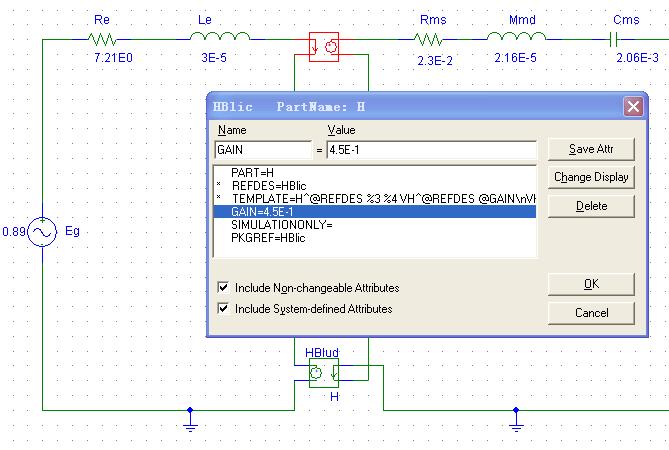

BL:

图片点击可在新窗口打开查看此主题相关图片如下：

学无止境！

Acoustics

小大 6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

电声工程师
等级：版主帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44

Post By：2006-12-28 16:57:04 [只看该作者]

Sd:

此主题相关图片如下：

学无止境！

Acoustics

小大 7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

电声工程师
等级：版主帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44

Post By：2006-12-28 16:59:28 [只看该作者]

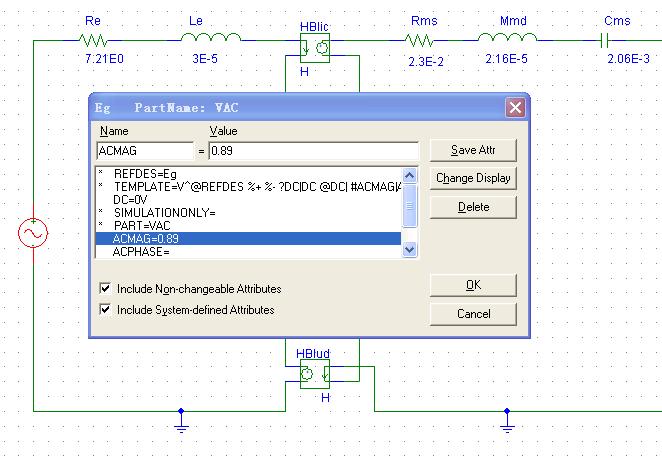

ACMAG即为Eg的取值,DC=0V

频率范围在另外的界面(A/D)里选择

学无止境！

Acoustics

小大 8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

电声工程师
等级：版主帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44

Post By：2006-12-28 17:00:48 [只看该作者]

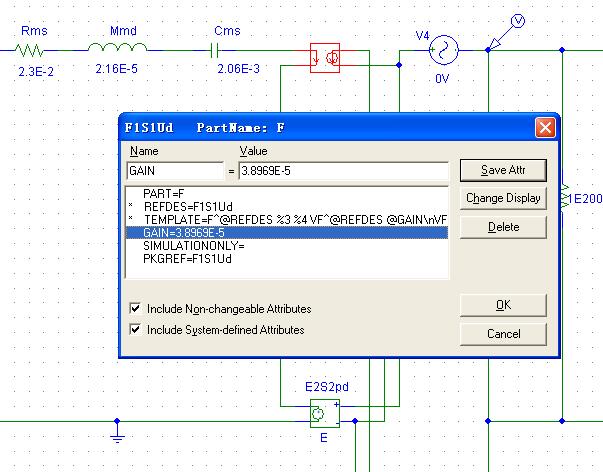

GAIN分别是BL和Sd

学无止境！

Acoustics

小大 9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

电声工程师
等级：版主帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44

Post By：2006-12-28 17:07:49 [只看该作者]

几种转换及相互关系:

电(电压-电流)__力(力-速度)__声(体积速度-声压)

学无止境！

Acoustics

小大 10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

电声工程师
等级：版主帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44

Post By：2006-12-28 17:11:53 [只看该作者]

H:电流控制电压源

E:电压控制电压源

F:电流控制电流源

几种变换器

学无止境！

原声

小大 11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

爱好者
等级：新手上路帖子：881 积分：5997 威望：1 精华：0 注册：2005-11-22 8:09:48

Post By：2006-12-29 17:28:37 [只看该作者]

看来是比较复杂

musteklj

小大 12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：新手上路帖子：127 积分：1555 威望：0 精华：0 注册：2006-1-16 15:57:52

Post By：2006-12-31 10:11:21 [只看该作者]

感谢前辈的指导，再帮我检查一下设置，我觉得现在的问题是在模拟结果的横坐标（频率）和纵坐标（声压级）的设置，因为不知道怎么贴图所以放在附件里的。多谢！！

下载信息 [文件大小：下载次数： ]
点击浏览该文件:

[此贴子已经被作者于2006-12-31 10:13:17编辑过]

musteklj

小大 13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：新手上路帖子：127 积分：1555 威望：0 精华：0 注册：2006-1-16 15:57:52

Post By：2006-12-31 11:36:03 [只看该作者]

终于搞懂了怎么传图片，

musteklj

小大 14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：新手上路帖子：127 积分：1555 威望：0 精华：0 注册：2006-1-16 15:57:52

Post By：2006-12-31 11:46:27 [只看该作者]

[此贴子已经被作者于2006-12-31 11:49:24编辑过]

musteklj

小大 15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：新手上路帖子：127 积分：1555 威望：0 精华：0 注册：2006-1-16 15:57:52

Post By：2006-12-31 11:50:14 [只看该作者]

musteklj

小大 16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：新手上路帖子：127 积分：1555 威望：0 精华：0 注册：2006-1-16 15:57:52

Post By：2006-12-31 11:51:29 [只看该作者]

musteklj

小大 17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：新手上路帖子：127 积分：1555 威望：0 精华：0 注册：2006-1-16 15:57:52

Post By：2006-12-31 11:52:07 [只看该作者]

musteklj

小大 18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：新手上路帖子：127 积分：1555 威望：0 精华：0 注册：2006-1-16 15:57:52

Post By：2006-12-31 11:54:30 [只看该作者]

Acoustics

小大 19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

电声工程师
等级：版主帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44

Post By：2006-12-31 16:11:18 [只看该作者]

还是看不到图片,也许版本不同,我这里设置很简单:

学无止境！

Acoustics

小大 20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

电声工程师
等级：版主帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44

Post By：2006-12-31 16:13:31 [只看该作者]

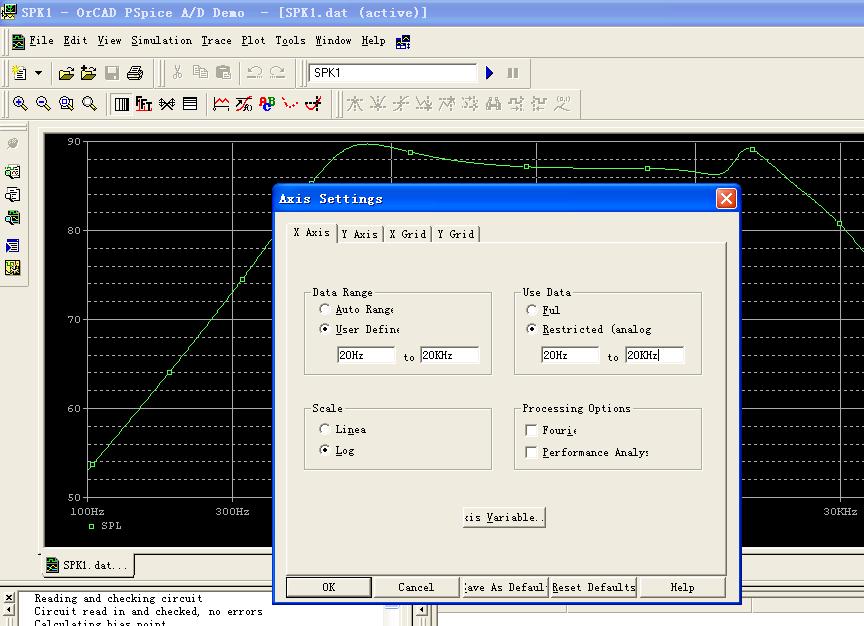

X Y的设置如此:

此主题相关图片如下：

学无止境！

下一主题 >> << 上一主题

总数 88 1 2 3 4 5 下一页

主题：做Pspice模拟的进来看看
