主题：做Pspice模拟的进来看看

也不是很清楚,参考一下:



此主题相关图片如下：

BL:

此主题相关图片如下：

Sd:





此主题相关图片如下：

ACMAG即为Eg的取值,DC=0V

频率范围在另外的界面(A/D)里选择

GAIN分别是BL和Sd

几种转换及相互关系:

电(电压-电流)__力(力-速度)__声(体积速度-声压)

H:电流控制电压源

E:电压控制电压源

F:电流控制电流源

几种变换器

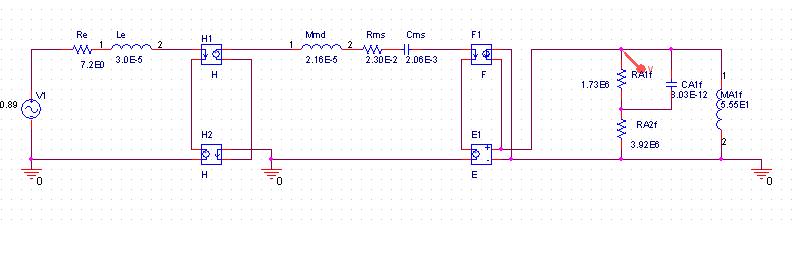

还是看不到图片,也许版本不同,我这里设置很简单:

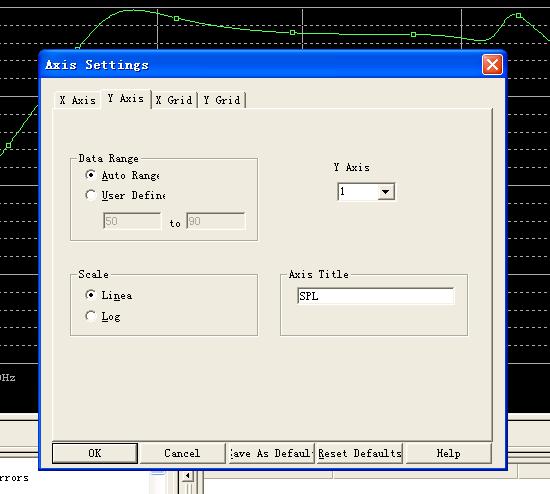

X Y的设置如此:



此主题相关图片如下：

此主题相关图片如下：

此主题相关图片如下：

此主题相关图片如下：

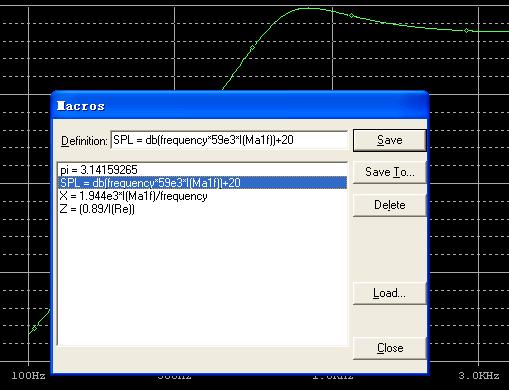

Y轴转换数据(体积速度>>声压>>SPL)

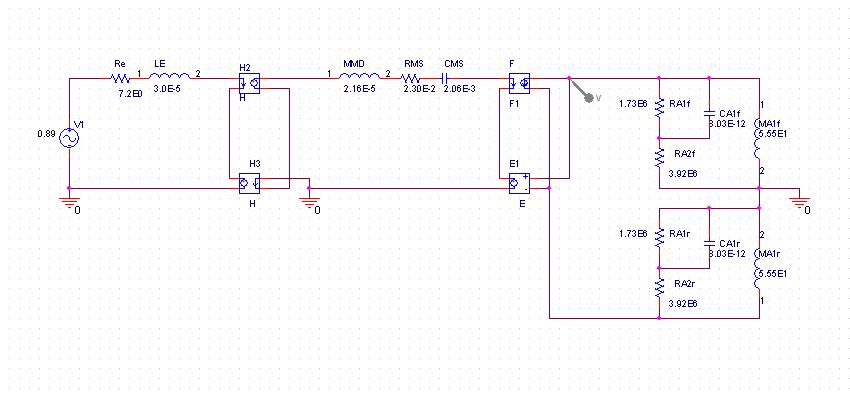

前面的实例是微型扬声器的,测试(模拟)电压0.89V(阻抗8欧)对应的功率为0.1W,SPL@1m0.1W换算到SPL@0.1m0.1W加20dB

此主题相关图片如下：

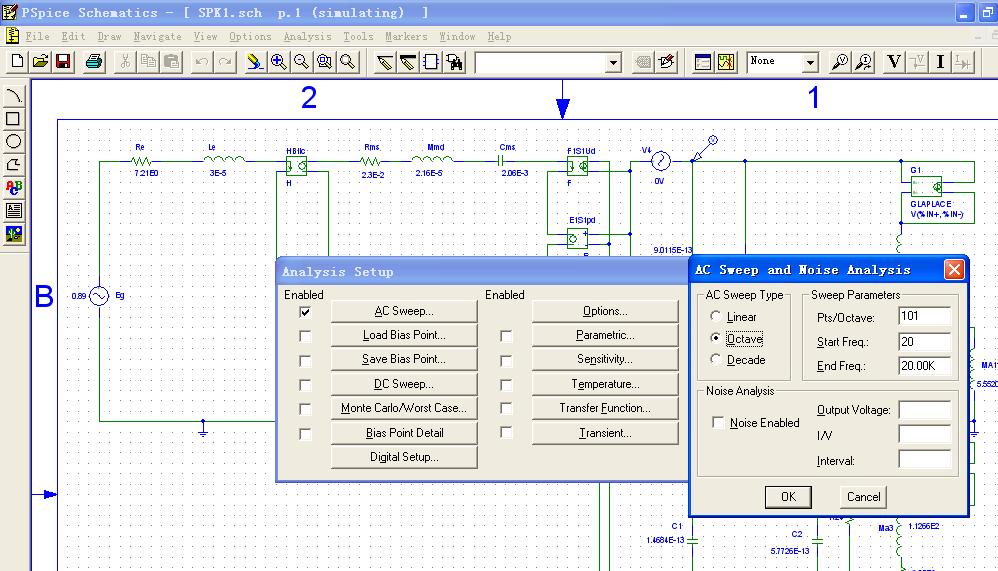

只用到AC SWEEP

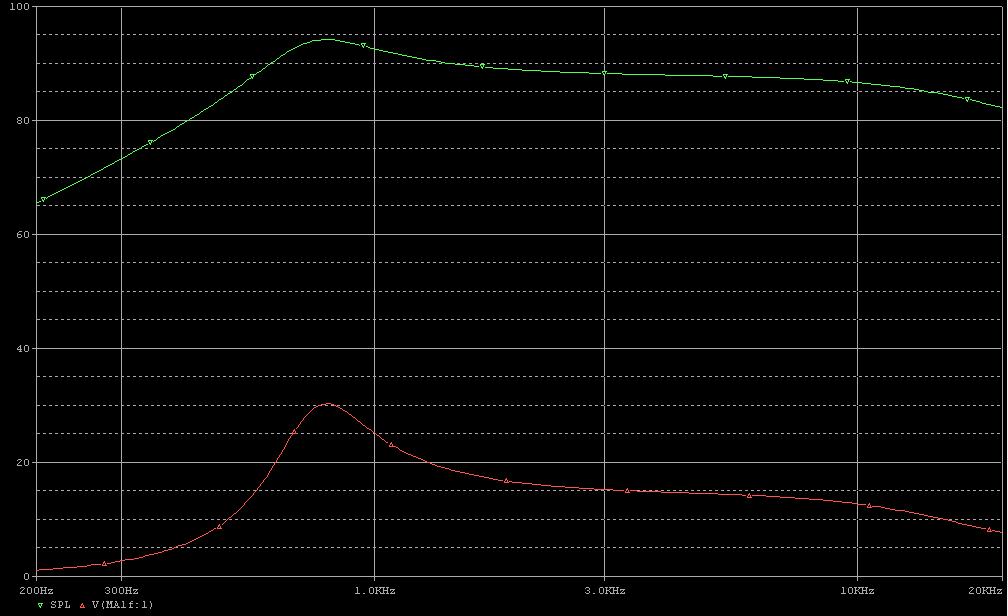

看一下结果,设置可能没问题:



此主题相关图片如下：

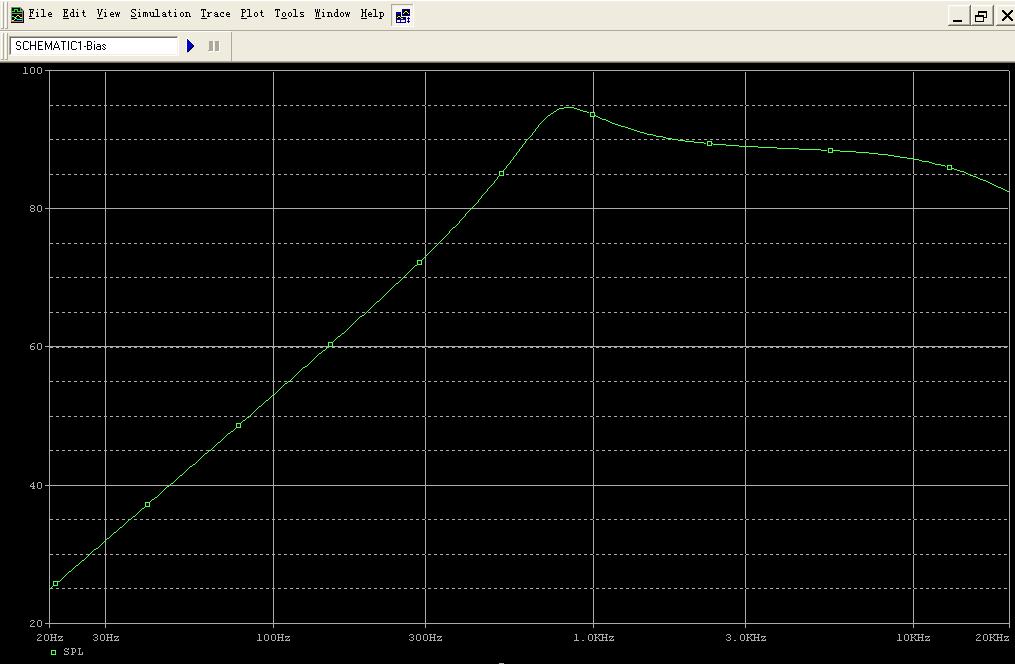

参数重新输入了(数据):



此主题相关图片如下：

此主题相关图片如下：

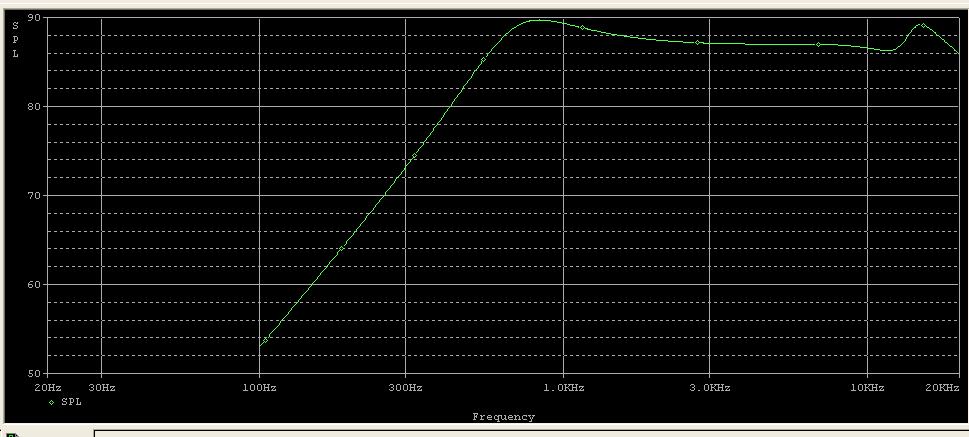

简化的也可以

此主题相关图片如下：

差别不大

另一款:



此主题相关图片如下：

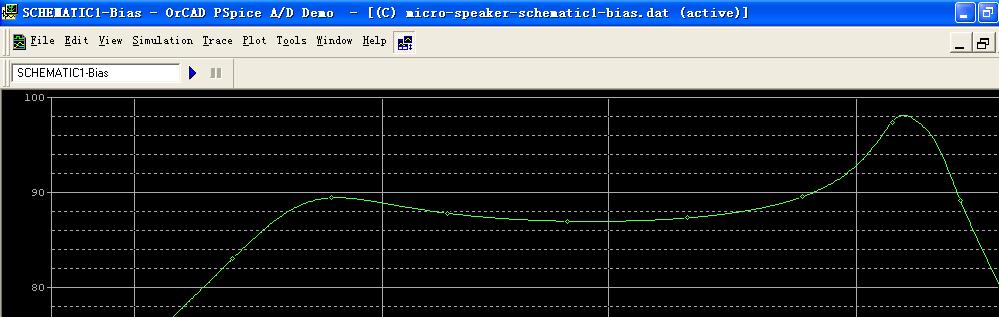

似乎也没问题,但元件参数调整过了

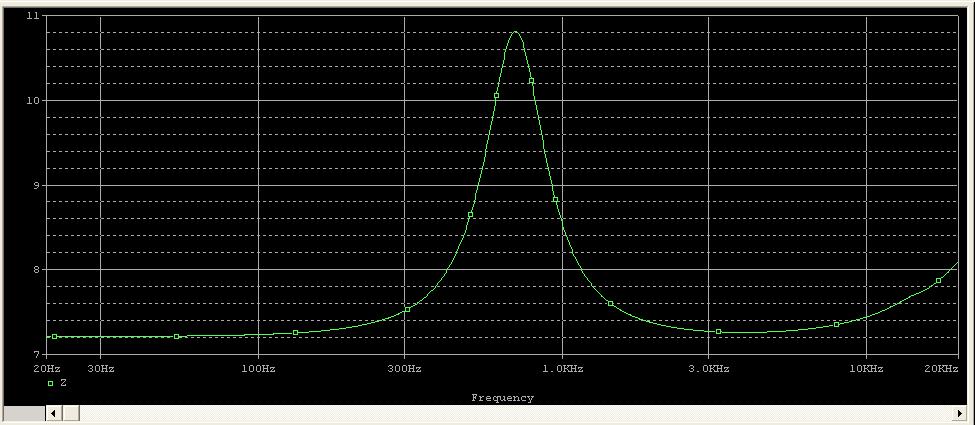

看了一下阻抗曲线,简化模型似乎有问题,也不确定哪些参数不合理.



此主题相关图片如下：

这是正常的.
