主题：令人头痛的失真
美女呀，离线，留言给我吧！
jeffva
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 丫丫
等级：新手上路 帖子：276 积分：2533 威望：0 精华：0 注册：2007-7-23 12:37:55 		令人头痛的失真  发帖心情 Post By：2008-9-28 16:14:45 [只看该作者]

好久没有来论坛了，嗐！
最近头痛死了！
一款30*20产品的在3.5KHZ处的THD失真总是降不下去。各位DX请帮忙分析分析，并提出宝贵的意见。小M我先在这里谢过了。

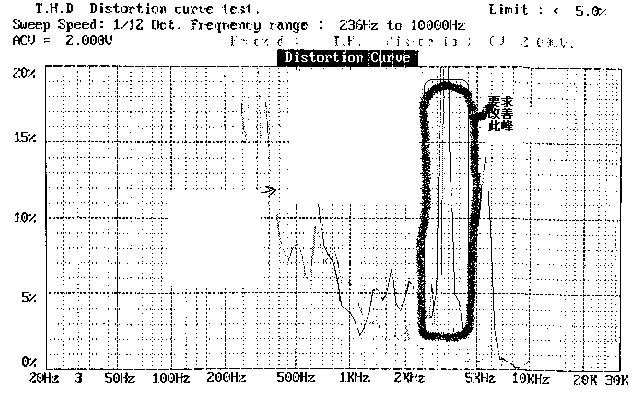

失真见下面的图片：


图片点击可在新窗口打开查看

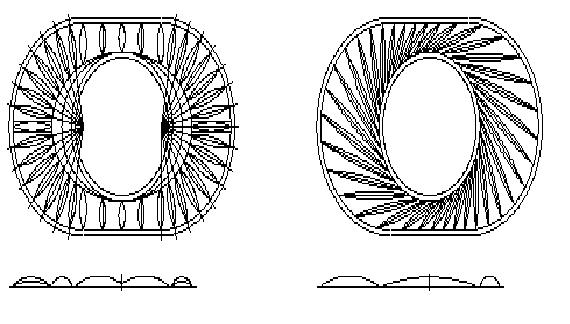

膜片形状见下面的图片：


图片点击可在新窗口打开查看

丫丫,我们的!
2007电声奇迹的诞生！
 回到顶部
帅哥哟，离线，有人找我吗？
玛田音箱
 小大  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：蜘蛛侠 帖子：1078 积分：12772 威望：0 精华：0 注册：2006-7-27 20:39:17 		  发帖心情 Post By：2008-9-28 23:52:34 [只看该作者]

边



问题


QQ:伍肆叁捌玖零玖陆叁
SKYPE:MT13425115072
手机:壹捌玖-零贰伍伍-玖壹壹壹
 回到顶部
帅哥哟，离线，有人找我吗？
jma
 小大  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级：版主 帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17 		  发帖心情 Post By：2008-9-30 13:15:21 [只看该作者]

看样子不是膜片的形状的因素（改善膜片形状无效？）所引起的。
会不会是音圈口径太大造成的？

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！
 回到顶部
帅哥哟，离线，有人找我吗？
狼
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：42 积分：910 威望：0 精华：0 注册：2007-4-22 9:52:30 		  发帖心情 Post By：2008-9-30 16:54:53 [只看该作者]

以下是引用feiyanfeng在2008-09-29 08:04:10的发言：

是边嘛??

版主的语气挺强烈的，似乎不同意别人的观点。倒是有兴趣听听版主的意见。

狼，不过是用自己的方式寻求生存而已，何罪之有？至少还遵循天地之道，而人却总想扰乱天地之道，唉哉！
 回到顶部
帅哥哟，离线，有人找我吗？
gary_hsj
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：41 积分：1055 威望：0 精华：0 注册：2008-2-28 21:00:01 		  发帖心情 Post By：2008-9-30 21:17:28 [只看该作者]


是边嘛??

版主的语气挺强烈的，似乎不同意别人的观点。倒是有兴趣听听版主的意见。

 回到顶部
帅哥哟，离线，有人找我吗？
melodyjeff
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：57 积分：597 威望：0 精华：0 注册：2007-10-8 14:12:43 		  发帖心情 Post By：2008-10-4 12:48:26 [只看该作者]

呵呵，首先，音圈的大小不是主要原因，关键是振膜球顶要够硬，多加点筋吧，，，边的设计，个人比较偏爱左边那张振膜，低频效果好，但是筋的形状要改，，，，此外注意支架上出音孔的分布和阻尼，，，，，，，

 回到顶部
帅哥哟，离线，有人找我吗？
XIANGZHIJUN
 小大  7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：7 积分：147 威望：0 精华：0 注册：2008-4-23 10:03:45 		  发帖心情 Post By：2008-10-4 19:01:43 [只看该作者]

失真的问题在膜片上改善有三种形式：第一，更换材质，通常PEN比PET的效果好，PEI比PEN，PET的都好；第二，3020系列的改善应从花纹形状上改变，把花纹变直加宽，棱角进行0。2的倒角，第三把音圈外边加宽0。2——0。5从本身喇叭上从音圈胶水性能，铁盆气孔两点上找原因。
 回到顶部
帅哥哟，离线，有人找我吗？
aleoky
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：黑侠 帖子：501 积分：6611 威望：0 精华：0 注册：2005-12-12 8:12:09 		  发帖心情 Post By：2008-10-5 10:25:02 [只看该作者]

不知所谓,这根本就是个不良品,插圈了吧,我看是JEFFVA又出来忽悠大家了!


扰人自扰，自扰扰人
 回到顶部
帅哥哟，离线，有人找我吗？
jma
 小大  9楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级：版主 帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17 		  发帖心情 Post By：2008-10-8 8:48:20 [只看该作者]

这个失真有意思，顶起来！

另ALEOKY朋友说的擦圈造成的，难道擦圈真的能造成3.5KHZ处的失真？


独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！
 回到顶部
帅哥哟，离线，有人找我吗？
俗人一个
 小大  10楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：47 积分：729 威望：0 精华：0 注册：2007-12-7 11:42:27 		  发帖心情 Post By：2008-10-8 9:44:31 [只看该作者]

以下是引用jma在2008-10-08 08:48:20的发言：
这个失真有意思，顶起来！

另ALEOKY朋友说的擦圈造成的，难道擦圈真的能造成3.5KHZ处的失真？

不会嘛
 回到顶部
美女呀，离线，留言给我吧！
jeffva
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 丫丫
等级：新手上路 帖子：276 积分：2533 威望：0 精华：0 注册：2007-7-23 12:37:55 		  发帖心情 Post By：2008-10-10 9:44:49 [只看该作者]

以下是引用melodyjeff在2008-10-04 12:48:26的发言：
呵呵，首先，音圈的大小不是主要原因，关键是振膜球顶要够硬，多加点筋吧，，，边的设计，个人比较偏爱左边那张振膜，低频效果好，但是筋的形状要改，，，，此外注意支架上出音孔的分布和阻尼，，，，，，，

看来这位DX说的球顶是改善3.5KHZ处THD峰值的关键。现在看来是站不住脚的：

分析如下：
1.原来膜片（球顶无加强筋）如下：


图片点击可在新窗口打开查看

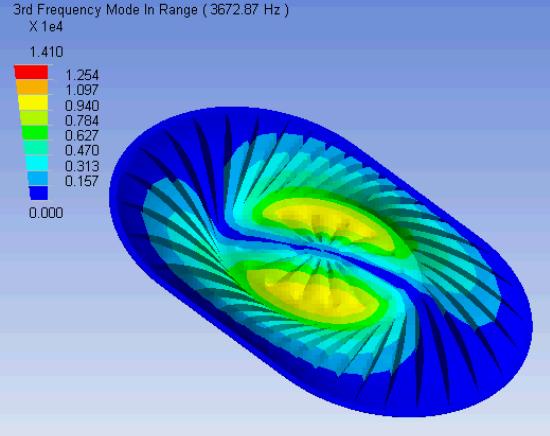

由ANSYS分析是膜片发生扭曲，并非球顶的分割振动。
2.球顶加加强筋后的膜片如下：

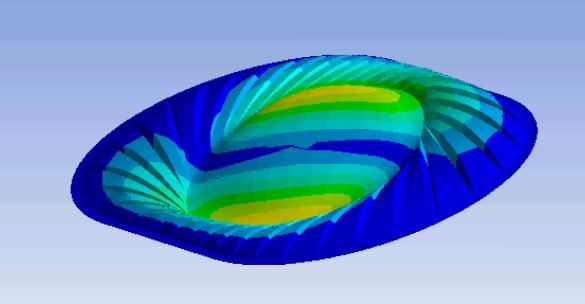

图片点击可在新窗口打开查看
从上图看，振动情况和没有加加强筋时是一样的。

丫丫,我们的!
2007电声奇迹的诞生！
 回到顶部
帅哥哟，离线，有人找我吗？
ZY
 小大  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：黑侠 帖子：506 积分：7139 威望：0 精华：0 注册：2006-4-15 21:25:26 		  发帖心情 Post By：2008-10-10 10:33:48 [只看该作者]

是TYPE-1600测试的，有没频响及阻抗曲线上传？

这种实例改善坛子里好像很少见，学习中......


自以为是
 回到顶部
帅哥哟，离线，有人找我吗？
davidwang
 小大  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：51 积分：1205 威望：0 精华：0 注册：2007-6-9 13:51:27 		  发帖心情 Post By：2008-10-10 12:37:50 [只看该作者]

上次碰到类似2030失真的问题，如果在不改振膜加强筋的条件下，打一点做纸盆喇叭的阻尼胶，效果会很好！但打的位置很重要！

 回到顶部
帅哥哟，离线，有人找我吗？
jma
 小大  14楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级：版主 帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17 		  发帖心情 Post By：2008-10-10 16:44:17 [只看该作者]

以下是引用davidwang在2008-10-10 12:37:50的发言：
上次碰到类似2030失真的问题，如果在不改振膜加强筋的条件下，打一点做纸盆喇叭的阻尼胶，效果会很好！但打的位置很重要！
此话不无道理，但是也不是绝对！
以前有一款2030的产品，通过打胶水抑制了在4KHZ处的失真峰（小试几个是得到了改善），但是批量时就没有特显胶水抑制失真的效果。

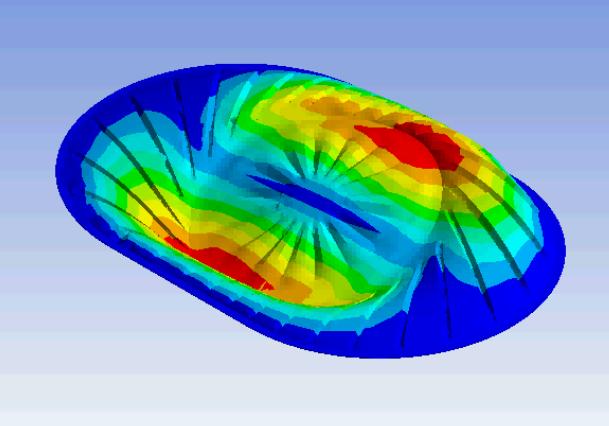

偶也抑制有个疑问想请教兄弟：对于下面震动时扭曲的膜片，胶水应该涂在什么位置上好？

图片点击可在新窗口打开查看

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！
 回到顶部
帅哥哟，离线，有人找我吗？
国明
 小大  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：蜘蛛侠 帖子：1443 积分：10273 威望：0 精华：5 注册：2005-11-10 16:39:36 		  发帖心情 Post By：2008-10-13 18:09:04 [只看该作者]

我觉得这个例子的失真原因在于:

不考虑实际, 依葫芦画瓢照搬以往的设计(认为斜压花纹是解决失真的万能灵药). 因为这个膜片的形状是跑道型,对振动模式来说本来就是不对称的, 但中心部位的音圈形状, 形状为圆形,又是对称的. 所以在某些地方会有异常振动模式是必然的. 如果将音圈也设计成跑道圆的(实际上不太现实), 失真会得到解决.
楼主可以参考下其他公司的样品是如何设计的,如果你们是OEM仿别家的的,应该会有原始样品, 是不是也有这样的问题.

 回到顶部
美女呀，离线，留言给我吧！
新绿
 小大  16楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：1241 积分：8805 威望：0 精华：0 注册：2006-7-18 8:59:26 		  发帖心情 Post By：2008-10-14 11:41:01 [只看该作者]

楼上说的似乎有道理

跑道圆音圈的失真确实要小些(实际测试)



赠人玫瑰，留手余香！
 回到顶部
帅哥哟，离线，有人找我吗？
TOM
 小大  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：98 积分：954 威望：0 精华：0 注册：2007-6-4 20:36:57 		  发帖心情 Post By：2008-10-14 14:56:40 [只看该作者]

学习中

 回到顶部
美女呀，离线，留言给我吧！
jeffva
 小大  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 丫丫
等级：新手上路 帖子：276 积分：2533 威望：0 精华：0 注册：2007-7-23 12:37:55 		  发帖心情 Post By：2008-10-14 19:55:35 [只看该作者]

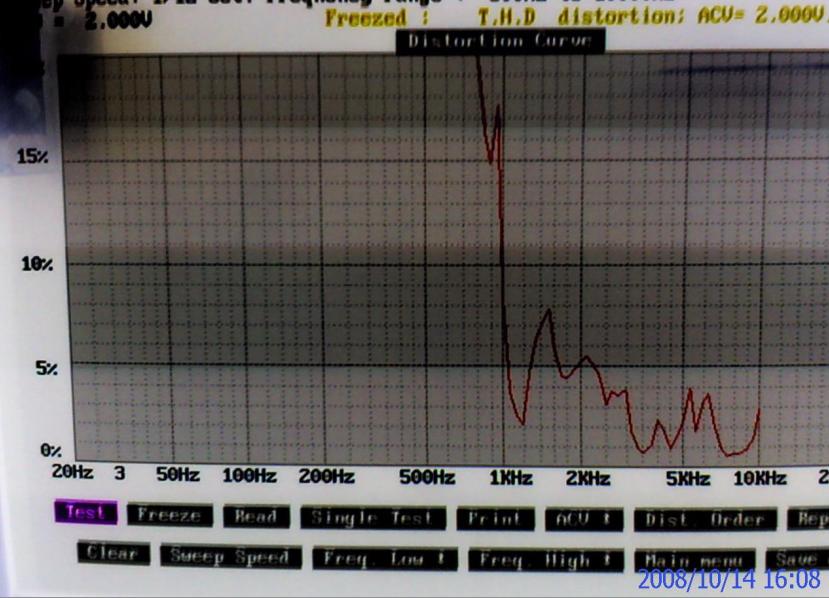

 不劳各位DX费心了，此跑道形状圆音圈的膜片在3.5KZ处的失真已经搞定。膜片现在还是圆音圈跑道形状的。由于在小测试箱上测试的，故略高于FO处（1KHZ）左右的失真不具有参考价值。
