主题：扬声器振幅计算

有学员问到扬声器的低频振幅如何计算,不考虑磁路和顺性的非线性,Q值较大(Qts>0.707)时,可用下式计算:

Xpeak=Bli*Cms*(Qts^2/sqrt(Qts^2-0.25))

概念很直观,位移=力*顺性*修正因子

多谢初哥补充！这样一来更易让人了解。

在Q值较大时还有一个有趣的现象，即Fpeak与Fs不相等，

Fp=Fs*sqrt(1-0.5/Qt^2)

这与有些人认为的并不相同，很多人误认为阻抗峰最大处振幅也最大，其实频响峰与阻抗峰也不会相同。

前几天偶然听到争论: Fs处什么最大?有人就说是振幅,有人说是速度,又有人说是声压

再给一个位移计算公式：

参考振幅ξ

与参考电声转换效率η_o、电功率Pe、等效半径a、频率f有关。

ξ = 0.481*SQR(Pe*η_o)/(a*f)²

参考电声转换效率η_o

由机电耦合因子BL、等效辐射面积Sd、等效振动质量Mms共同决定。

η_o =(ρ_o/2πc)*(BL*Sd/Mms)²/Re

参考灵敏度级SPLo

与参考电声转换效率η_o直接相关。

SPLo = 112+10lgη_o

鼓励和支持学术方面的讨论,有不同见解和观点很正常.

顺便说一下,王老师的书也是引用前人的资料和观点,不代表他本人的观点!

《音响技术》主编大草

结论就是,不管是大喇叭还是小喇叭,设计时都必须考虑一定功率下的振幅,以避免打底和异音.这是很实际的问题.

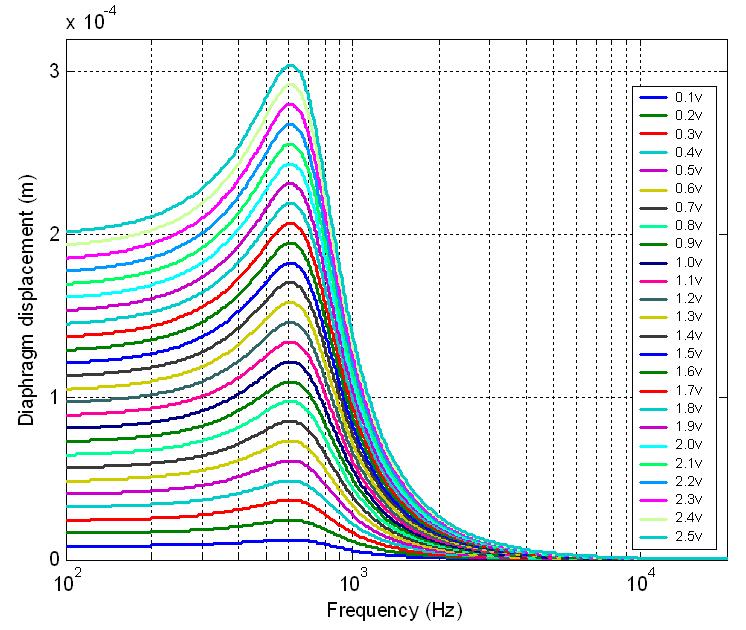

微型扬声器的一个例子:

此主题相关图片如下：

上面的例子是用PSPICE仿真的,重新验算了一下,上面的结果没有考虑到峰值的影响(电压是RMS值),简谐信号需乘以1.4,音乐信号需要更大.

这里讨论的是理想情况下的结果，主要起到估算作用。

理想情况，就是没有考虑到非线性。

最大振幅（位移）会超过Xmax,甚至会超过极限位移，因为这里没有考虑失真。因而，信号很大（功率很大）时，什么情况都会发生，如打底（硬碰触，如音圈打底，弹波打底等）或音圈跳出磁间隙。

功放的功率规定有点可以借鉴，如不失真输出功率，一般规定为失真小于1%。这并不意味着标称100W1%不失真输出功率的功放就不能输出超过100W的功率了，不考虑声音好不好听（即不考虑失真等），这种功放在大信号输入情况下音量旋钮打到最大时，完全可以输出120W或更高的功率。当然，极限情况就是削波。
