主题：阻抗曲线
帅哥哟，离线，有人找我吗？
kadeton
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		阻抗曲线  发帖心情 Post By：2010-9-2 10:03:36 [显示全部帖子]

有款5寸箱,F0是48HZ,装容积较大的箱后Fb降到了39HZ！但阻抗曲线不好,双峰差别较大,请教各位大侠如何调整?是降箱容积还是调整风管的大小/长短?



谢谢.






图片点击可在新窗口打开查看此主题相关图片如下：5 imp-.jpg
图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-2 10:12:03 [显示全部帖子]

这是这款5寸喇叭单体的阻抗曲线
图片点击可在新窗口打开查看此主题相关图片如下：5 喇叭单体-2.jpg
图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-2 10:51:10 [显示全部帖子]

能否请水仙超版详细指出其不足之处?



谢谢.
 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-2 11:33:34 [显示全部帖子]

这是这只喇叭的T/S参数。



QTS比较小，本来只需要较小的容积，但为了做低Fb，加大了箱的容积，风管等都有调整。



实际结果是Fb降到了39HZ，到双峰的差别太大，低频的听感也不是很好。楼里其它贴里专门有讨论这个双峰一谷问题。所以才把阻抗曲线传上，请大家帮忙分析一下问题所在，以便改善。



谢谢。


图片点击可在新窗口打开查看此主题相关图片如下：5 喇叭单体ts-1.jpg
图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-2 12:01:43 [显示全部帖子]

按SBB4,QL=7算，箱容积只要2.5L，但现在这个箱容积约有8L,扣除喇叭等所占，净容积都有7L! 箱比较大！

 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-2 14:46:47 [显示全部帖子]

虽然还是不很明白这款箱的问题所在（是容积的问题，还是风管的问题），但是非常感谢水仙超版的指导！ 谢谢您！
 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-2 14:50:48 [显示全部帖子]

初学调箱（在喇叭单元不变的情况下），首先面临的第一个问题就是箱容积问题，然后是风管问题。 如何灵活运用书上学来的东西，看来也是个问题。

 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-2 15:58:44 [显示全部帖子]

以下是引用北野在2010-09-02 15:38:33的发言：

改箱体或者在箱体内填充实物吧，

装箱后的FB要略大于或等于喇叭FO，调谐对了，声音味道才能出来，

另外FB的阻抗值尽量与第二个峰后的最低阻抗值相近，否则会有漏气嫌疑

谢谢北野版主。



<装箱后的FB要略大于或等于喇叭FO，调谐对了，声音味道才能出来>,低于喇叭单体的FO,是否是低频的力度不够？



<另外FB的阻抗值尽量与第二个峰后的最低阻抗值相近>,您是指200HZ处的阻抗太低还是两峰之间谷点的阻抗太高？
 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-2 16:30:22 [显示全部帖子]

谢谢北野版主的详细指导！

 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-3 8:06:56 [显示全部帖子]

F3=FB,应该不是目标吧。



这是个HIFI箱,希望是低频潜深一点,当然力度要够. 所以把箱容积搞得有点大,希望能得到好的低频.
 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-3 23:15:37 [显示全部帖子]

以下是引用钟灵在2010-09-03 10:46:08的发言：

音箱低频设计,是基本功,相对而言比较简单.

设计出目标响应曲线,加上实际测试和听音,不会太难!





钟灵兄所说的目标响应曲线是什么？如何确定？是指调谐方式比如SBB4/QB3吗?
 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-6 11:39:48 [显示全部帖子]

谢谢水仙超版，北野版主，钟灵兄。



这两天重做两只箱，容积缩小5L/3L再试试。



再次感谢各位！
 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-8 16:28:44 [显示全部帖子]

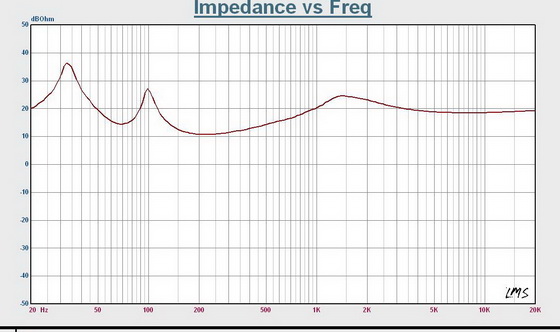

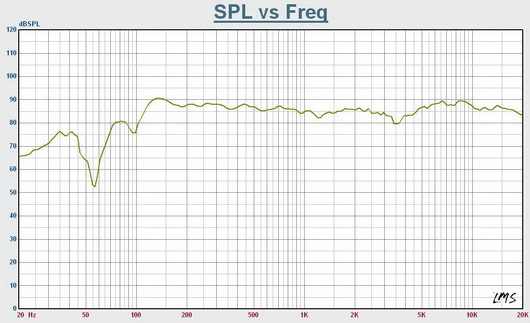

各位大侠，重做了一个5L的箱，净容积4L。风管直径40MM X 100MM 。风管朝后，离前板80MM. 但FB升的很高。越填充东西，容积越小，FO越高。


图片点击可在新窗口打开查看此主题相关图片如下：4l imp-.jpg
图片点击可在新窗口打开查看

图片点击可在新窗口打开查看此主题相关图片如下：4l spl-.jpg
图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-8 16:30:19 [显示全部帖子]

请教各位，问题出在那里？

 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-8 16:41:13 [显示全部帖子]

如果按LOUDSPEAKER COOK BOOK里的设计开口箱的表格来确定箱体容积是否正确？

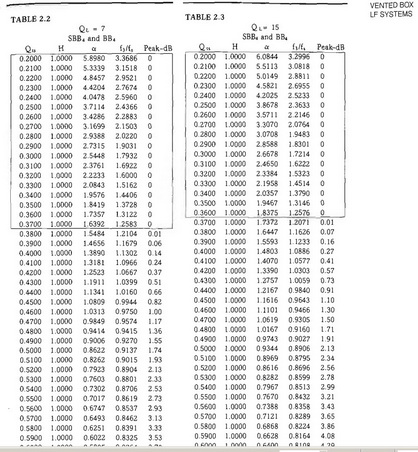

附图是LOUDSPEAKER COOK BOOK 7 第65页的设计开口箱的表格。这款箱按这个表格来设计容积完全不对。还是我搞错了？


图片点击可在新窗口打开查看此主题相关图片如下：vented box table2.2-.jpg
图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-8 16:56:36 [显示全部帖子]

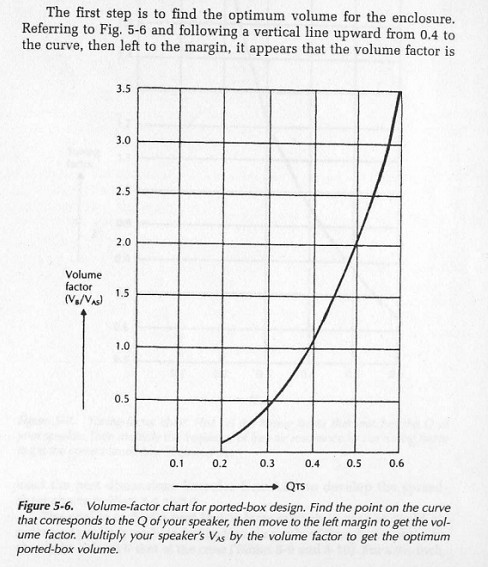

在另外一本书里DESIGNING,BUILDING AND TESTING YOUR OWN SPEAKER SYSTEM也给出了一个类似确定箱容积的图标。但好像都不准确？
图片点击可在新窗口打开查看此主题相关图片如下：volume factor-1.jpg
图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-10 16:54:28 [显示全部帖子]

请教各位大侠是如何确定箱体容积的？
 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-13 10:12:15 [显示全部帖子]

谢谢xj版主的关心。



这个测试是在人家的小无响室搞的，当时已发现其阻抗的值不对，不过喇叭单体的曲线的走势和FO同以前测的差不多，所以就没去搞明白其值为何那么高了。



这次是做了一对箱，其中一只填塞小了1L，但其听感，低频更差，感觉FB上升了不少（但没拿去测）。总的感觉是这只系统，不能按大师们在书上说的那样来确定容积，当然也有可能这只喇叭的条件不符合大师们的理论。 所以才想请教楼里的高手在调箱是，首先是如何确定箱的初始容积，然后在如何调整容积以达到最佳状态。




 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-13 10:38:40 [显示全部帖子]

以下是引用爱拼才会赢在2010-09-13 10:30:13的发言：
按图索骥, 哪里能有好马?

任何事情都是一步一步来的。假如咱们不谈书上的理论。谈大家实际调箱的过程。 在喇叭单元确定了之后，是不是要先确定箱的容积？ 那么大家是如何确定箱容积？就是完全凭经验，也应该是有规律可循的。不可能天马行空，或者搞一个超大的容积，然后在慢慢一步一步的填塞以致达到目的呀，这需要多少时间和资源。就是在LEAP或者其他软件上模拟也要先确定一个容积，然后再调整。
 回到顶部
帅哥哟，离线，有人找我吗？
kadeton
 小大  20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：42 积分：331 威望：0 精华：0 注册：2010-8-31 18:58:16 		  发帖心情 Post By：2010-9-13 15:47:21 [显示全部帖子]

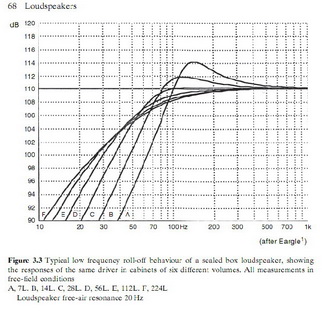

附图是同一只单元在不同的容积下的响应，这是在闭箱的情况。开口箱是否是一样的呢？


图片点击可在新窗口打开查看此主题相关图片如下：文档 1.jpg
图片点击可在新窗口打开查看
 回到顶部
