关于压缩高音头的等效电路模型 发帖心情

Post By：2008-11-21 14:23:20 [只看该作者]

做专业单元的大佬们有没有搞过?

野兔帮-南声第一个帮派
立志吃尽南声免费野菜

玛田音箱

小大 2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：蜘蛛侠帖子：1078 积分：12772 威望：0 精华：0 注册：2006-7-27 20:39:17

Post By：2008-11-22 10:50:48 [只看该作者]

看来mack最近在忙压缩高音头，连磁路模拟都是压缩式音头。赞一个。

QQ:伍肆叁捌玖零玖陆叁
SKYPE:MT13425115072
手机:壹捌玖-零贰伍伍-玖壹壹壹

mack

小大 3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

野兔帮--劳动部长
等级：新手上路帖子：115 积分：1448 威望：0 精华：0 注册：2005-10-31 10:00:21

Post By：2008-11-24 14:57:20 [只看该作者]

但是没有成绩出来啊,惭愧

野兔帮-南声第一个帮派
立志吃尽南声免费野菜

钟灵

小大 4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：新手上路帖子：1041 积分：7135 威望：0 精华：0 注册：2008-7-8 10:40:29

Post By：2008-12-4 14:11:13 [只看该作者]

要学习一下!

钟灵

小大 5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：新手上路帖子：1041 积分：7135 威望：0 精华：0 注册：2008-7-8 10:40:29

Post By：2008-12-4 14:18:32 [只看该作者]


钟灵

小大 6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：新手上路帖子：1041 积分：7135 威望：0 精华：0 注册：2008-7-8 10:40:29

Post By：2008-12-4 14:23:50 [只看该作者]

W. Marshall Leach, Jr., received B.S. and M.S. degrees
in electrical engineering from the University of South
Carolina, Columbia, in 1962 and 1964, and a Ph.D. degree in
electrical engineering from the Georgia Institute of
Technology, Atlanta, in 1972.
In 1964 he worked at NASA in Hampton, Virginia. From 1965 to 1968 he served as an officer in the U.S. Air Force.
Since 1972 he has been a faculty member at the Georgia
Institute of Technology where he is presently associate
professor of electrical engineering. His interests are applied
electromagnetics, audio and electroacoustics. and electronic
circuit design.
Dr. Leach is a member of the IEEE, the Audio Engineering
Society, Sigma Xi, Tau Beta Pi, Eta Kappa No, Omicron Delta
Kappa, and Phi Beta Kappa.
Sample article of "Acoustic Bibliography" on www.shackman.reromanus.net
More Speaker know-how on www.shackman.reromanus.net

钟灵

小大 7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：新手上路帖子：1041 积分：7135 威望：0 精华：0 注册：2008-7-8 10:40:29

Post By：2008-12-4 14:24:49 [只看该作者]

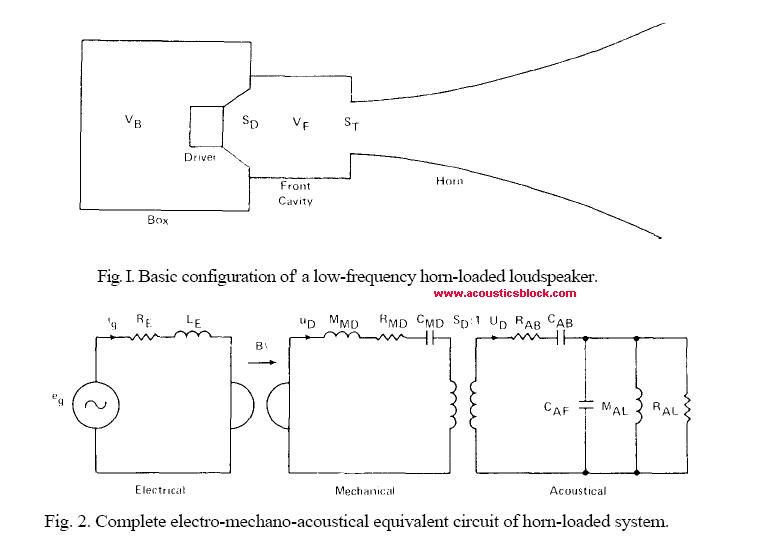

可以参照看看.
论文讲的是前加载号筒的等效电路.

玛田音箱

小大 8楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：蜘蛛侠帖子：1078 积分：12772 威望：0 精华：0 注册：2006-7-27 20:39:17

Post By：2009-1-7 20:57:32 [只看该作者]

以下是引用mack在2008-11-24 14:57:20的发言：
但是没有成绩出来啊,惭愧

慢慢来吗，不要急。图片点击可在新窗口打开查看

QQ:伍肆叁捌玖零玖陆叁
SKYPE:MT13425115072
手机:壹捌玖-零贰伍伍-玖壹壹壹

玛田音箱

小大 9楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：蜘蛛侠帖子：1078 积分：12772 威望：0 精华：0 注册：2006-7-27 20:39:17

Post By：2009-1-7 20:58:13 [只看该作者]

自己恭喜自己500贴图片点击可在新窗口打开查看

QQ:伍肆叁捌玖零玖陆叁
SKYPE:MT13425115072
手机:壹捌玖-零贰伍伍-玖壹壹壹

mack

小大 10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

野兔帮--劳动部长
等级：新手上路帖子：115 积分：1448 威望：0 精华：0 注册：2005-10-31 10:00:21

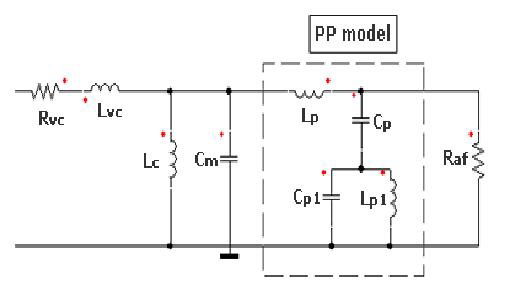

看看这个等效电路 发帖心情

Post By：2009-1-15 21:58:03 [只看该作者]


Cp capacitor representing phase plug – diaphragm air mass (Cp =ρoSdld2/3(Bl)2h)
Lp inductor representing phase plug – diaphragm air compliance (Lp =(Bl)2h/ρoc2Sd)
Cp1 capacitor representing phase plug – diaphragm air mass closed to the slot (≈ 1,5Cp)
Lp1 inductor representing phase plug – diaphragm air compliance near to the slot (≈0,099Lp)
Raf horn radiation resistance (Raf = (Bl)2ST/ρocSd2)
Rvc voice coil resistance
Lvc voice coil inductance
Cm capacitor representing total diaphragm mass (Cm = MT/(Bl)2)
Lc inductor representing suspension compliance (Lc = (Bl)2CT)
ld maximum sound path length between two adjacent slots
MT diaphragm mass
B magnetic induction
l voice coil length
Sd diaphragm surface
h diaphragm – phase plug distance
ST slot open area at diaphragm side
c sound velocity
ρo air density
