以下是引用国明在2008-11-12 21:16:14的发言：

这是以前做的EXCEL计算表, 现在看来某些算法不够理想, 我自己还不太满意, 还在改进之中. 三周年聚会后可给有需要的人试用

国名的软件真令人羡慕！

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！

jma

小大 2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

小马哥
等级：版主帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17

Post By：2008-11-13 9:28:22 [显示全部帖子]

以下是引用ewin165在2008-11-11 09:03:57的发言：
6.5“低音

磁铁90*40*15T
上下板厚5.0T
VC＝30.5

目标值：
Fo＝40~45
Vas=7.5~9 Liter
Qts=0.43~0.46
以下参考：
Cms=600~650 uM/N
Mms=23~24 g
BL=7.8 *****

试做结果如下
* Method= 双曲线 - Delta Mass
Domain= FreeAir
Model= TSL
Revc=    3.200 Ohm
Fo=   45.871 Hz
Sd=   12.469K mm?
Krm=    2.304m Ohm
Erm=    0.838
Kxm=   25.528m H
Exm=    0.625
Vas=   10.804 Ltr
Cms= 489.388u M/N
Mmd=   23.798 g
Mms=   24.599 g
BL=    6.575 T稭
Qms=    4.805
Qes=    0.525
Qts=    0.473
No=     0.192 %
SPLo=   84.855 dB
* End

做了很多次，还是不行，我这个磁路可能有问题。完全达不到FINMOTOR 计算的值。
谁能告诉我怎么改改。。。。（因为单价问题磁铁是不能加大了）

[此贴子已经被作者于2008-11-11 09:04:33编辑过]

楼主的参考参数有问题：如果满足Cms=600~650 uM/N，那么VAS势必将大于楼主给的目标值。

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！

jma

小大 3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

小马哥
等级：版主帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17

Post By：2008-11-14 15:13:26 [显示全部帖子]

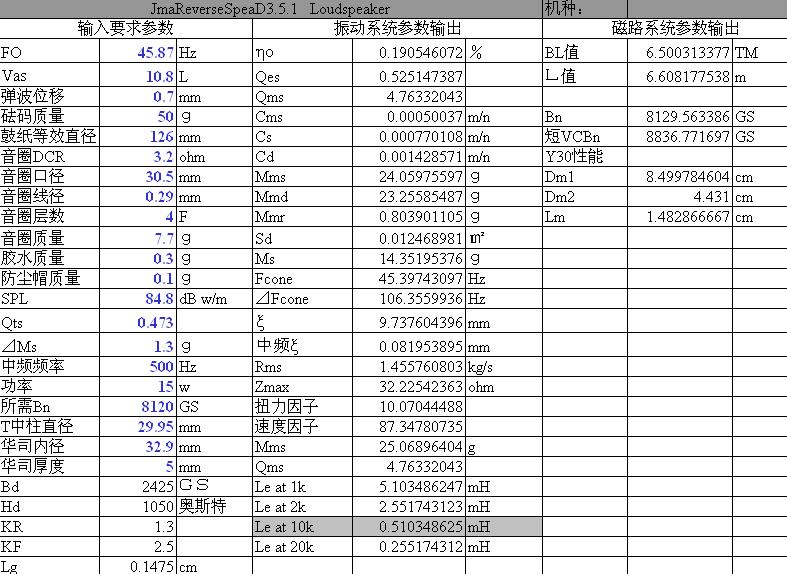

1.用楼主实际做的样品参数进行推算：
偶假设设计的音圈：0.075ASV30.5*25H*3.2OHM*0.29/4F


最后推算出楼主这4层音圈的磁隙内的磁通量为8129GS左右。实际用FEMM进行磁路模拟该磁路的磁通量也是在8100GS左右。

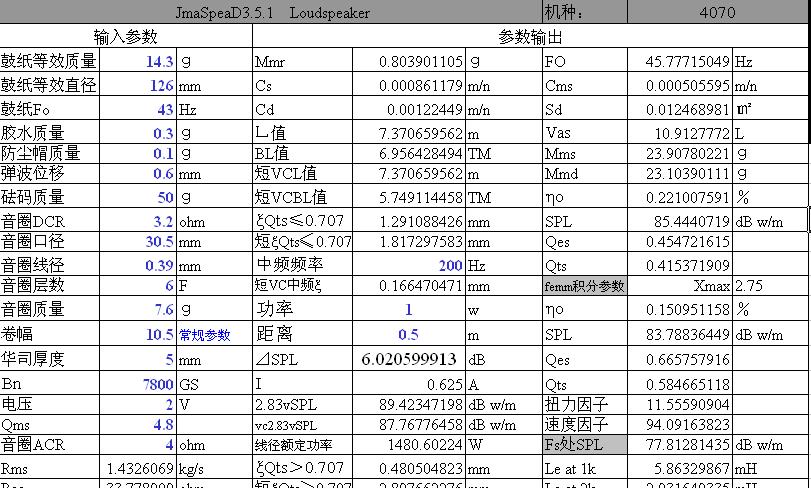

2.楼主说他改用6F的音圈，偶进行了简单的计算：
假设楼主用的音圈为：0.075ASV+CCAW30.5*25H*3.2OHM*0.29/4F
通过FEMM仿真磁路，该磁间隙的磁通量为7800左右GS。
计算结果如下，并且可以实现楼主的要求
图片点击可在新窗口打开查看
